Tehničke specifikacije (slike samo za referencu)

1, Jednostrani hidraulički odmotavač
Funkcija	Funkcija ove jedinice je rastavljanje cijelog namota čelične trake i osiguravanje potrebnih sirovina za stroj za oblikovanje

Težina utovara	Maks. 8,0 tona/strana
konusne glave	Jedna konusna glava

Tip strukture stožaste glave	kombinacija klizača, čvrsta i stabilna

Vrsta proširenja	Hidrauličko širenje

Materijal konusnih glava	Vreteno: 42CrMo, kovanje, sveukupno kaljenje;
	Lučna ploča: 45 # ukupno kaljenje
	Klinasti klizač: čelik 45# kaljen
Vrsta kočnice	Pneumatski tip

Uređaj za blokiranje materijala	Ručni način rada

2 、 Stroj za šišanje i zavarivanje


Funkcija	Njegova funkcija je rezanje i poravnavanje glave i kraja dviju različitih traka, odsijecanje nepravilnih dijelova i zavarivanje dvije trake zajedno kako bi linija mogla kontinuirano raditi

Vrsta šišanja	Hidrauličke škare, materijal: Cr12MoV

Vrsta stezanja	Hidrauličko stezanje

Vrsta zavarivanja	TIG automatsko zavarivanje

3. Horizontalni akumulator
3. Horizontalni akumulator
Funkcija	Koristi se za nakupljanje dovoljno čeličnih traka kako bi se osigurao kontinuirani rad stroja
Funkcija
Vanjska veličina	O.D. 5,0m
Motor za hranjenje	18,5 KW (motor izmjenične struje s regulacijom brzine promjenjive frekvencije)
Motor za skladištenje	22 KW (AC motor s varijabilnom frekvencijskom regulacijom brzine)
Brzina hranjenja	MAX200m/min
Kapacitet skladištenja	500～1000m

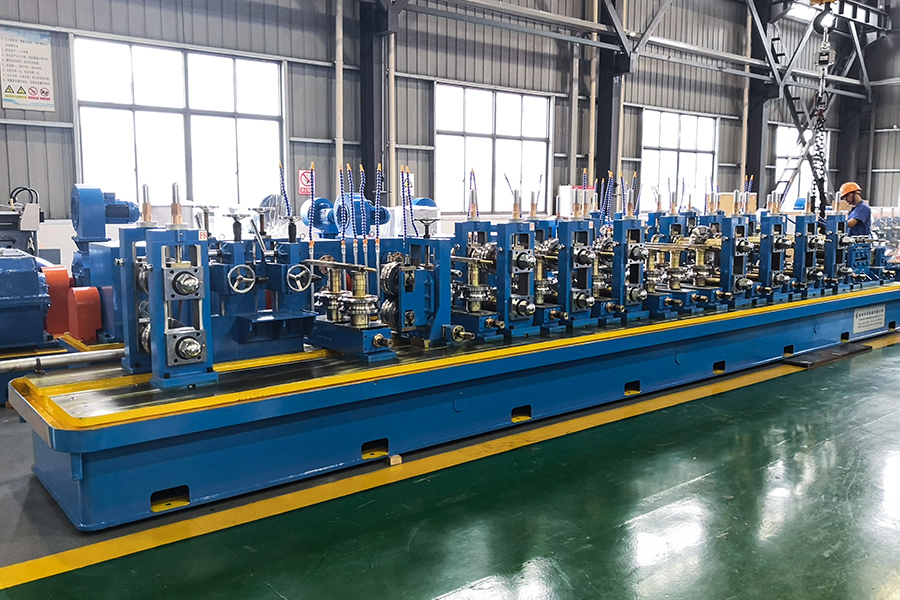

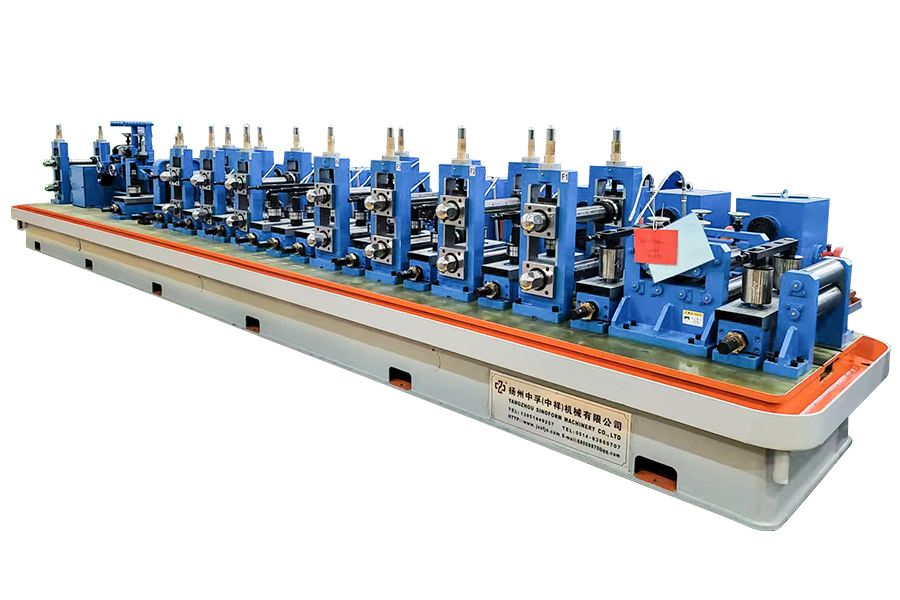

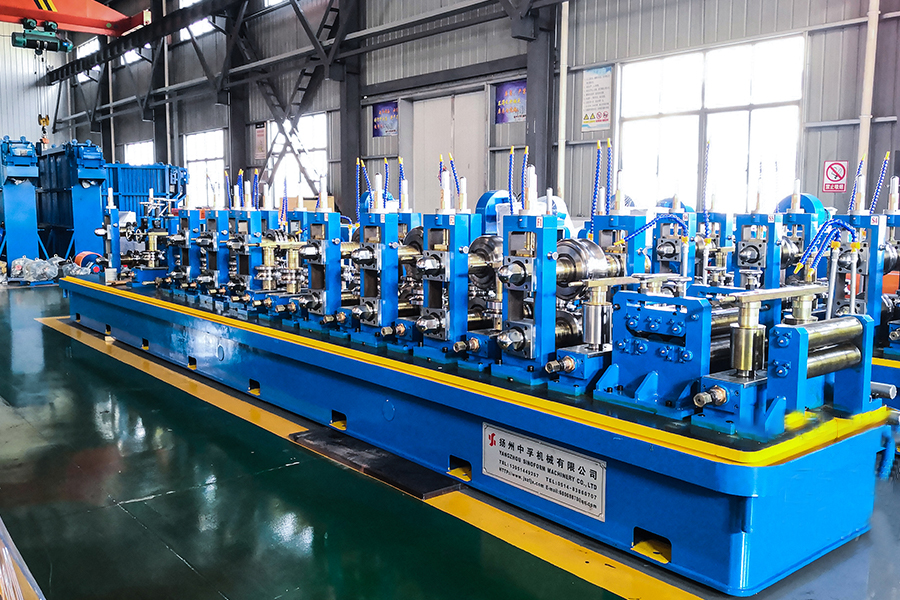

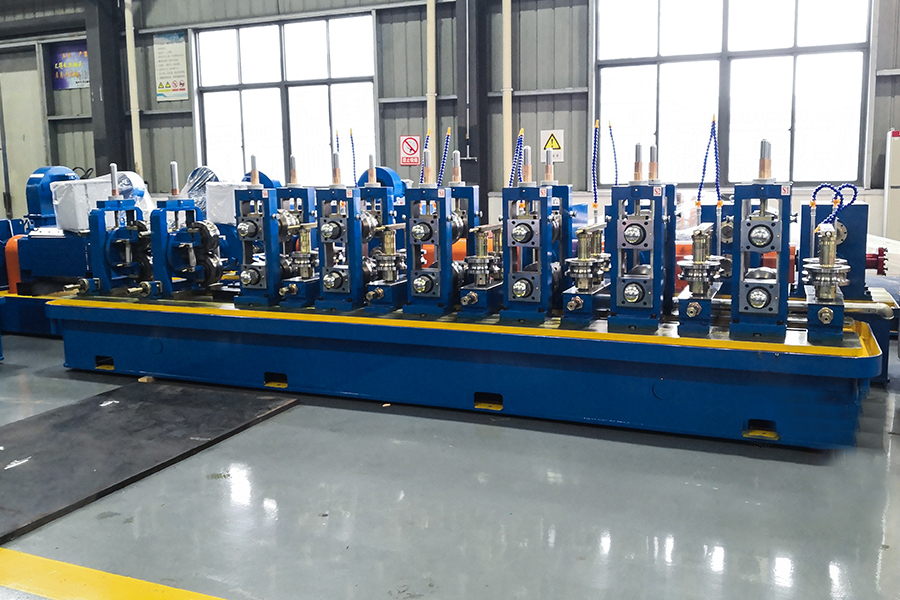

2. Formiranje i dimenzioniranje glavnog stroja (sedam sprijeda i pet straga, podijeljeni krevet) Glavni stroj
Raspored jedinice:
	Formiranje：2 valjka izravnavanje→V→7 valjaka izravnavanje→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V(A)→4 V(B)→4 V(C)→5 H→5 V→6H→6 V→7 H→7V

	Vođenje i 2 ili 3 valjka Ekstrudiranje → Strabač → Poliranje→ Hlađenje vodom

	Veličina: 1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →mjerenje brzine→ravnanje 1→ravnanje 2→ V
1 ） Uređaj za niveliranje
Funkcija
	S uređajem za izravnavanje sa 7 valjaka za stabilan ulazak u stroj za oblikovanje
Struktura
	1 valjak protiv skakanja, 2 valjka okomito vođenje, 7 valjaka za izravnavanje GCr15, površinski visokofrekventni tretman kaljenja.

2 ） Stroj za oblikovanje (split tip)

Funkcija	Može postupno istisnuti čelične trake u prazne cijevi formiranjem valjaka i poslati ih u stroj za zavarivanje,

Vrsta oblikovanja	"W" oblikovanje, rupa s dvostrukim radijusom

Horizontalna rolo postolja	7 postolja
Vertikalni rolo stalak	9 stoji
Horizontalna rolo postolja

Količina	7 kompleta
Struktura
Struktura	Okvir portala s dva stupa, s radnim krajnjim okvirom koji se može zamijeniti bočnim valjkom
Materijal horizontalnih postolja	Dijelovi od preciznog lijevanog čelika
Horizontalni promjer osovine	Φ90 mm
Materijal vodoravne osovine	42CrMo, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
Materijal vodoravne osovine	Kaljenje Površinsko kaljenje

Vertikalni rolo stalak
Količina	9 stoji
Struktura	Dvostruka stožerna struktura, ojačana i pričvršćena pločama za povlačenje. Valjaonica je montirana na osovinu valjka kroz ležajeve, što olakšava promjenu valjaka.

Materijal okomitih postolja	Klizač je tipa utora (visoke preciznosti, nije ga lako oštetiti)
Vertikalni promjer osovine	Φ60 mm
Materijal vertikalne osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
	Kaljenje Površinsko kaljenje
Metoda podešavanja valjka	Središte i položaj dviju osovina valjka podešavaju se podešavanjem vijčane čahure, a matica za podešavanje je bakrena matica; Visina okomitog valjka fino se podešava podešavanjem matice.

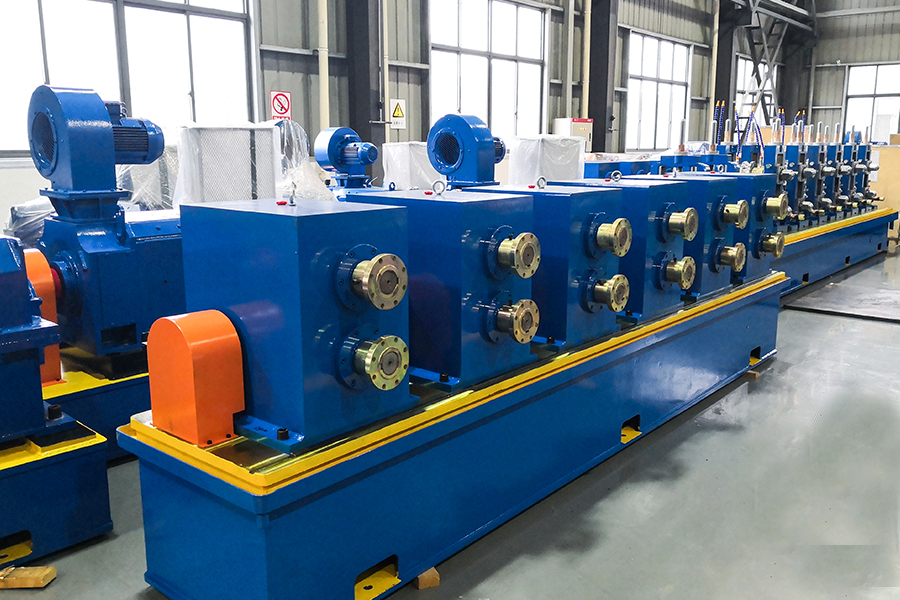

mjenjač
Količina	7 kompleta
Materijal kutije	QT400
Vrsta prijenosa	Prijenos sa spiralnim konusnim zupčanikom
Materijal spiralnog konusnog zupčanika
Materijal spiralnog konusnog zupčanika	20CrMnTi Kovanje, obrada kaljenja površine zuba
Materijal osovine zupčanika	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
Materijal osovine zupčanika	Kaljenje Površinsko kaljenje

3) odjel za zavarivanje
①zavareni šav vođenje
Funkcija	Vodite zavareni šav, podesite V-kut zavarivanja kako biste osigurali da se zavareni šav može ispravno voditi u položaj za zavarivanje ekstruzionog valjka tijekom zavarivanja.
Struktura	Tip 2 valjka, podesiv vodoravno i okomito i može se okretati pod određenim kutom. Horizontalna i vertikalna podešavanja se vrše pomoću vijčanih šipki, dok se podešavanja rotacije okvira vrše pomoću pužnih zupčanika.
Struktura
materijal osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
materijal osovine	Kaljenje Površinsko kaljenje
② Uređaj za cijeđenje (tip SQ s dva ili tri valjka)
Funkcija	Zavareni šav će biti zatvoren
Struktura	Dva ili tri valjka tipa SQ, dvostruka zakretna struktura, ojačano pričvršćivanje s pločom za povlačenje
materijal osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
materijal osovine	Kaljenje Površinsko kaljenje
③ Strugalica
Funkcija	Upotrijebite nož za struganje kako biste uklonili vanjski rub zavarivanja, zavareni šav će biti gladak i čist.
Struktura	2 seta strugala; Strugač se može podesiti prema gore, dolje i vodoravno te ima funkciju brzog podizanja. Ispod držača oštrice nalazi se paleta ili valjak.
④ Poliranje
Funkcija	Stabiliziranje čeličnih cijevi i izravnavanje vanjskih neravnina i neravnih dijelova
materijal osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55Tempering Surface quenching
4) Spremnik za hlađenje
Funkcija	usvojite vrstu raspršivanja spremnika za vodu kako biste bili sigurni da se prazna cijev dovoljno hladi.
Funkcija
Struktura	Kutijasta zavarena struktura, gornja cijev za vodu napravljena je u obliku raspršivača za prskanje i hlađenje čelične cijevi.
Struktura

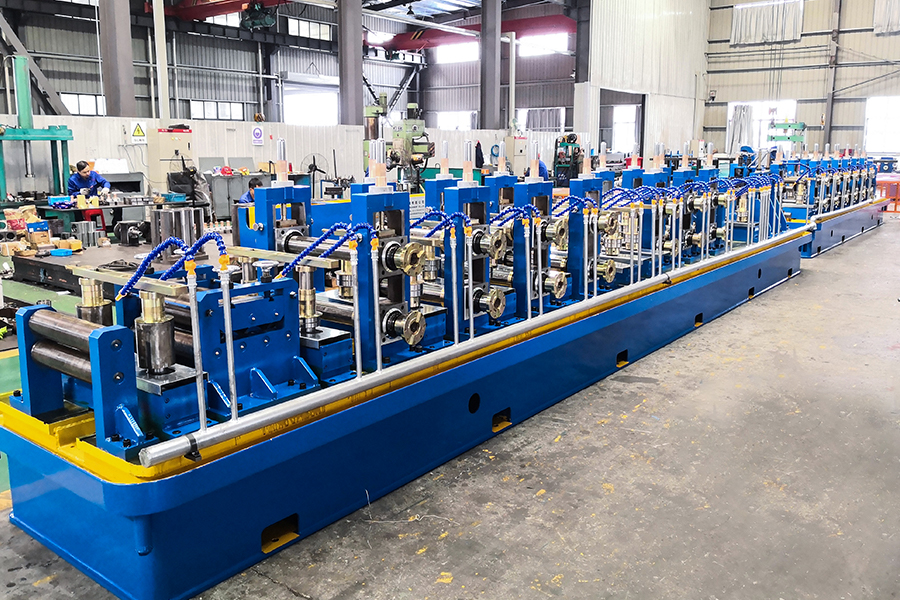

5) Stroj za dimenzioniranje (6 vodoravnih, 6 okomitih 2 seta turskog ravnanja)
Funkcija
Funkcija	Funkcija gurajućeg kvadratnog uređaja s četiri valjka je online deformirati čeličnu cijev preciznog oblika u četvrtastu razmaknutu cijev i grubo je izravnati kako bi se postigle idealne geometrijske dimenzije i ravnost.
① Vodoravni stalak	6 kompleta, isto kao i oblikovanje stroja
② Vertikalni rolo stalak	6 kompleta, isto kao i oblikovanje stroja

3）Uređaj za ravnanje 2 seta turskog ispravljanja glave (pogledajte zadnji turski - glave iznad)
Vrsta uređaja za ravnanje
	Turkish - glave, rotirajuće za 360°
Struktura
	2/4 - okvir za valjke, s kotrljajućim valjcima raspoređenim na istoj površini, podesivim vodoravno i okomito, s mogućnošću rotacije pod određenim kutom. Horizontalna i vertikalna podešavanja se vrše pomoću vijčanih šipki, dok se podešavanja rotacije okvira vrše pomoću pužnih zupčanika.
Promjer osovine	Φ40 mm
Materijal osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
	Kaljenje Površinsko kaljenje

6) Glavni pogonski uređaj
Drive Way
Drive Way	Motor→Reduktor→Mjenjač→Univerzalne osovine→Horizontalne osovine
Glavni model motora, snaga	160KW Niska brzina DC motor 2 postavlja ；
Reduktor	ZLY224 2 kompleta ；
Mjenjač	Formirajući dio ：7 postavlja ； Dio za dimenzioniranje :6 postavlja

	Spiralna kišobran prijenosna kutija, visoke nosivosti, visoke učinkovitosti prijenosa i dugog vijeka trajanja.
	Materijal spiralnog kišobranskog zupčanika: 20CrMnTi， Kaljenje Površinsko kaljenje。Dubina karburiziranog sloja 1,1~1,5 mm，Tvrdoća kaljenja površine HRC55～60。

5 、 valjak
Roll	Materijal ： Cr12 ， Tvrdoća toplinske obrade: HRC58-62. Rezanje žice za utore i CNC obrada osiguravaju točnost oblika rupe i poliranje radne površine.
istiskivati valjak	Materijal ： H13 ， Tvrdoća toplinske obrade: HRC50-53. Rezanje žice za klinove, profilni CNC tokarski stroj i poliranje radnih površina.
Podloga za valjak	Materijal ： 45# čelik.

6.1 、 Vruća pila za rezanje Kupci mogu odabrati 6.1 ili 6.2
Struktura	PLC, Rezanje običnom pilom
（1） Maksimalni promjer rezanja	Φ115 mm（90*90）
（2） maksimalna debljina rezanja	Δ4,5 mm
（3）duljina i preciznost rezanja	L=3～8m,≤±3 mm
（4）vrsta pogona	Pneumatsko podizanje i spuštanje pile (glava pile povećana i ojačana)
（5）veličina lista pile	Φ700mm×Φ80mm×4,0/5,0mm
（6）pogonski motor	AC motor snage 30 KW
（7）motor za rezanje	37 KW AC motor
（8）Stezaljka	Zračna stezaljka

6.2 、 Pila za hladno rezanje
Struktura	Kontrola pokreta, HSS brzorezni čelik / TCTAlloy rezanje oštrice pile
（ 1 ), Maksimalni promjer rezanja	Φ115 mm
（ 2 ), maksimalna debljina rezanja	Δ4,5 mm
（ 3 ), duljina i preciznost rezanja	L=4～8m,≤±2 mm
（ 4 ), vrsta pogona	Servo motor/kuglični vijak/linearna vodilica
（ 5 ), veličina lista pile	Φ560 mm-HSS brzorezni čelik
（ 6 ), pogonski motor	Servo motor Yaskawa od 15 KW
（ 7 ), motor za rezanje	AC motor 18,5 KW
（ 8 ） Motor za hranjenje	Servo motor Yaskawa od 2,9 KW
（ 9 ), brzina rezanja	20-70 m/min

7 、 pokretni stol
Funkcija
Funkcija	Funkcija je ubrzati odvajanje čeličnih cijevi izrezanih na fiksne duljine i transport do područja za pakiranje
Motor mjenjača	3 KW
Motor mjenjača	AC motor s varijabilnom frekvencijskom regulacijom brzine
Količina of feeding rollers	12 kompleta
Duljina	12 M

8、300KW visokofrekventni aparat za zavarivanje
Uvod	Cjelokupnom opremom upravlja PLC sustav kako bi se postigla sveobuhvatna kontrola i dijagnostika kvarova, a radni status opreme prati se preko LCD zaslona

Sastav	ORMARIĆ ISPRAVLJAČA
	INVERTER ORMARIĆ
	RASHLADNI UREĐAJ
	OPERACIJSKI STOL
	TRANSFORMATOR
	DC REGULATOR BRZINE

9 、 Stroj za raspršivanje cinka (opcija kupca)
Pregled	Luk gori na oba kraja žice kao izvor topline, uzrokujući topljenje žice. U isto vrijeme komprimirani zrak raspršuje rastopljenu žicu u kapljice plina, koje se zatim raspršuju velikom brzinom na površinu prethodno obrađenog obratka. Formirajte kompletan premaz.

Model stroja	Proizvodni asortiman	Raspon debljine stijenke	Brzina mljevenja	Visokofrekventna snaga
HG90	Φ30/48~Φ115 mm	δ1,5~4,5 mm	20~60	300KW
HG90	□25×25~90×90	□δ≤3,5 mm	20~60	300KW

Stavka	Parametar	Primjedbe
Smjer hranjenja	Lijevi ili desni ulaz (ovisi o rasporedu procesa u radionici kupca)	Licem prema opremi, smjer ulaska sirovina

Ukupna snaga opreme	Otprilike 770KW (Glavni stroj 320KW Visoka frekvencija 300KW Pomoćni stroj 150KW)

Standardni napon napajanja	380V/50Hz; Trofazni sustav s četiri žice	Niskonaponski razvodni ormar, kablovi, kupac sam osigurao

Pokriveno područje opreme	D 55-65M×Š 4,5M	Prema rasporedu opreme

Pokriveno je područje visokofrekventnog stroja za zavarivanje	D 6M×Š 3M×V 2,8M

Opskrba vodom (reciklirana)	Jedan rashladni bazen: 30m³; Jedan set visokotlačnih pumpi. Alternativno, dobavljač može kupcu dostaviti tvorničke nacrte i na temelju nacrta izraditi plan rasporeda plovnog puta.	Kupac sam osigurava bazen za vodu, pumpu za vodu, vodovod i rashladni toranj

Dovod zraka	Zračni kompresor: jedan set 1,6 m³ za uobičajenu čeličnu cijev; ako pocinčana cijev treba 3,5 m³	Kupac sam osigurava zračni kompresor, spremnik zraka i cjevovod

Oprema za dizanje	Zrakoplov 5~10 tona: dva kompleta	Kupac sam osigurava
Normalni potrošni dijelovi	（1）Noževi za struganje
	（2）Oštrica pile
	（3）Ferit
	（4）Indukcijska zavojnica (bakrena cijev, izolirana cijev)
