Tehničke specifikacije (slike samo za referencu)

1、Dvostrani hidraulički odmotavač
Funkcija	Funkcija ove jedinice je rastavljanje cijelog namota čelične trake i osiguravanje potrebnih sirovina za stroj za oblikovanje

Težina utovara	Maks. 3,5 tona /
konusne glave	Dvostruka konusna glava, daljinsko upravljanje hidrauličnim motorom, automatska rotacija, n i zamjena materijala

Tip strukture stožaste glave	kombinacija klizača, čvrsta i stabilna

Vrsta proširenja	Hidrauličko širenje

Materijal konusnih glava	Vreteno: 42CrMo, kovanje, sveukupno kaljenje;
	Lučna ploča: 45 # ukupno kaljenje
	Klinasti klizač: čelik 45# kaljen
Vrsta kočnice	Pneumatski tip

Uređaj za blokiranje materijala	Ručni način rada

2 、 Stroj za šišanje i zavarivanje


Funkcija	Njegova funkcija je rezanje i poravnavanje glave i kraja dviju različitih traka, odsijecanje nepravilnih dijelova i zavarivanje dvije trake zajedno kako bi linija mogla kontinuirano raditi

Vrsta šišanja	Pneumatsko šišanje, materijal: Cr12MoV

Vrsta stezanja	Pneumatsko stezanje

Vrsta zavarivanja	TIG automatsko zavarivanje

3.1 、 Akumulator okomitog tipa (raspon širine može se električno podešavati pomoću lanca)
Funkcija	Koristi se za nakupljanje dovoljno čeličnih traka kako bi se osigurao kontinuirani rad stroja

Vanjska veličina	Duljina 6,0m

Motor za hranjenje	7.5KW (motor izmjenične struje s regulacijom brzine promjenjive frekvencije)
Brzina hranjenja	MAKSIMALNO 200m/min
Kapacitet skladištenja	150～300m

3.2 、 Horizontalni akumulator (3.1 i 3.2 odabire kupac)
3.2 、 Horizontalni akumulator (3.1 i 3.2 odabire kupac)
Funkcija	Koristi se za nakupljanje dovoljno čeličnih traka kako bi se osigurao kontinuirani rad stroja
Funkcija
Vanjska veličina	O.D. 4,2 m
Motor za hranjenje	11 KW (motor izmjenične struje s regulacijom brzine promjenjive frekvencije)
Motor za skladištenje	15 KW (motor izmjenične struje s promjenjivom frekvencijskom regulacijom brzine)
Brzina hranjenja	MAX200m/min

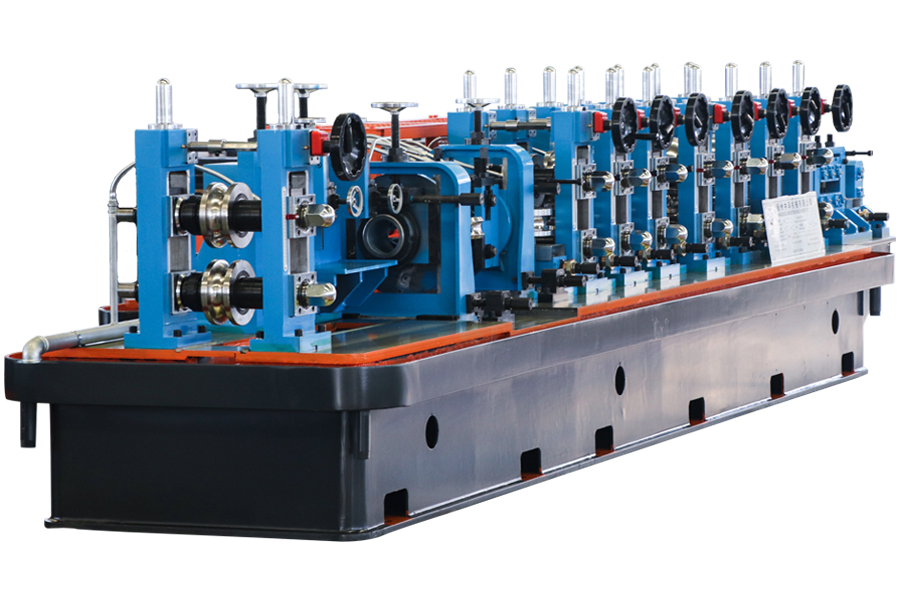

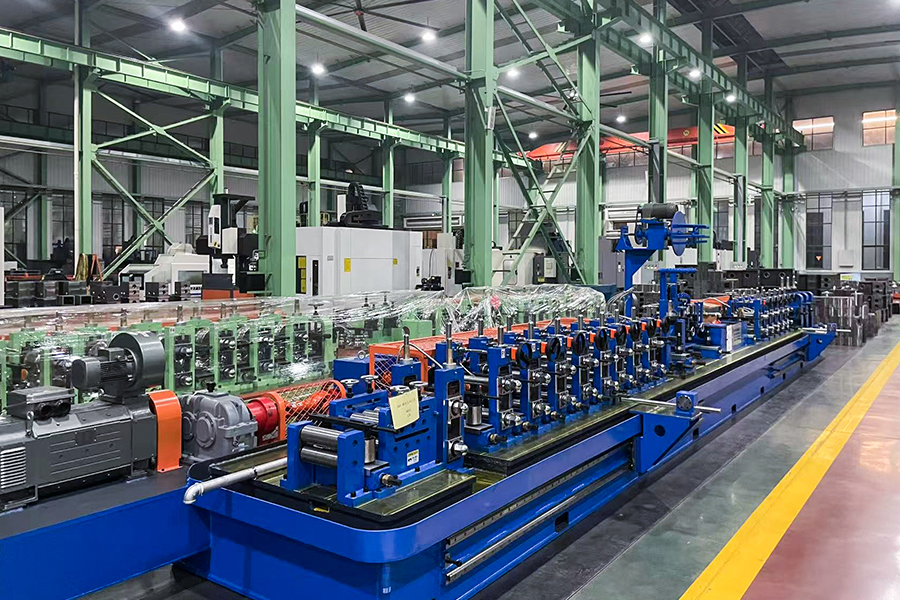

2. Glavni stroj za oblikovanje i dimenzioniranje (sedam prednjih i pet stražnjih 4 kvadrata za potiskivanje turske glave, podijeljeno tijelo kreveta) Glavni stroj
Raspored jedinice:
	Formiranje: 2 valjka izravnavanje→V→7 valjaka izravnavanje→V→1 H→1 V→2 H→2 V→3H →3V→4 H→4 V→5 H→5 V→6H→6 V→7 H→7V

	Vođenje i 2 ili 3 valjka Ekstrudiranje → Strabač → Poliranje→ Hlađenje vodom

	Veličina: 1 V→1 H→2 V→2 H→3 V→3 H→4 V→4 H→5 V→5 H→6V→6 H →mjerenje brzine→ravnanje 1→ravnanje 2→V

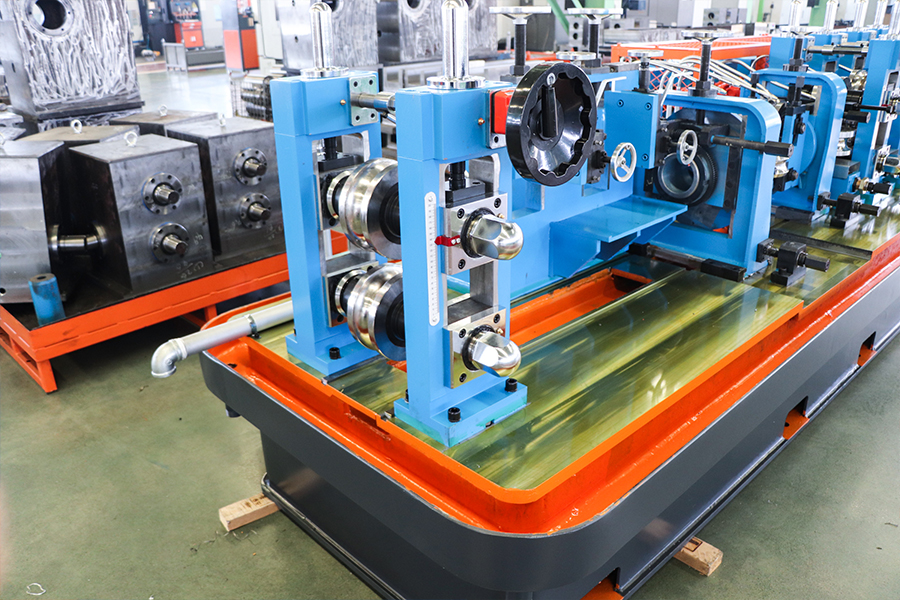

1 ） Uređaj za hranjenje i niveliranje
Funkcija
	s uređajem za izravnavanje sa 7 valjaka za stabilan ulazak u stroj za oblikovanje
Struktura
	1 kolut protiv skakanja, 2 koluta Vertikalno vođenje, 7 koluta izravnavanje

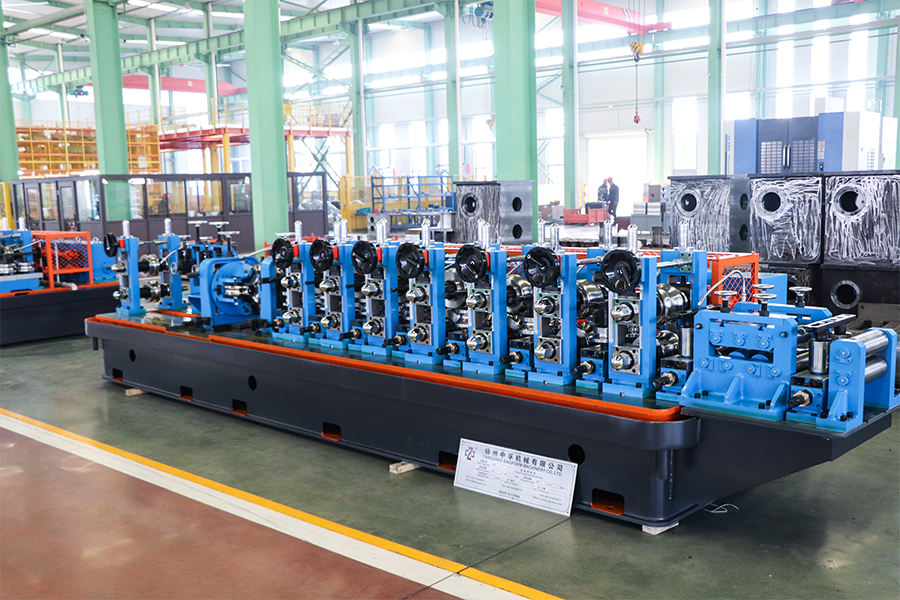

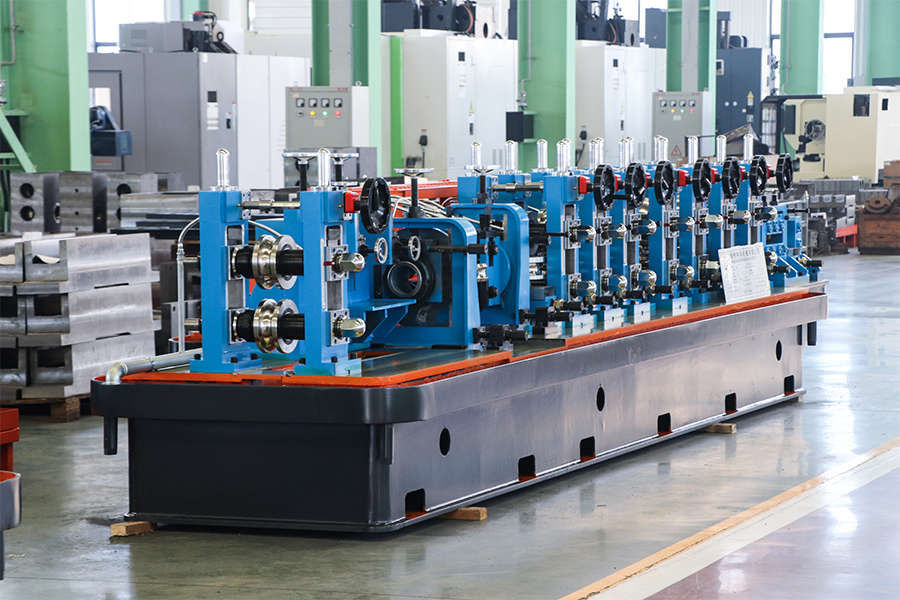

2 ） Stroj za oblikovanje (split tip)

Funkcija	Može postupno istisnuti čelične trake u prazne cijevi formiranjem valjaka i poslati u stroj za zavarivanje,

Vrsta oblikovanja	Izrađen W oblik, rupa s dvostrukim radijusom

Horizontalna rolo postolja	7 stoji
Vertikalni rolo stalak	7 stoji
Horizontalna rolo postolja

Količina	7 kompleta
Struktura
Struktura	Okvir portala s dva stupa, s radnim krajnjim okvirom koji se može zamijeniti bočnim valjkom
Materijal horizontalnih postolja	Precizno lijevani čelični dijelovi
Horizontalni promjer osovine	Φ60 mm
Materijal vodoravne osovine	42CrMo, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
Materijal vodoravne osovine	Kaljenje Površinsko kaljenje
Opcije: Uređaj s vodoravnim valjanim postoljima usvaja sinkroniju prilagodbu pužnog zupčanika i ravnalo, koji može točno i sinkrono podesiti visinu klizača na ravnom valjku, što olakšava i preciznije mijenja različite veličine. （ekstra cijena）

Vertikalni rolo stalak
Količina	7 stoji
Struktura	Dvostruka stožerna struktura, ojačana i pričvršćena pločama za povlačenje; Valjaonica je montirana na osovinu valjka kroz ležajeve, što olakšava promjenu valjaka.

Materijal okomitih postolja	QT400 Klizač je utornog tipa (visoke preciznosti, nije ga lako oštetiti)
Vertikalni promjer osovine	Φ40 mm
Materijal vertikalne osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
	Kaljenje Površinsko kaljenje
Metoda podešavanja valjka	Središte i položaj dviju osovina valjka podešavaju se podešavanjem vijčane čahure, a matica za podešavanje je bakrena matica; Visina okomitog valjka fino se podešava podešavanjem matice.

mjenjač
Količina	7 kompleta
Materijal kutije	QT400
Vrsta prijenosa	Prijenos sa spiralnim konusnim zupčanikom
Materijal spiralnog konusnog zupčanika
Materijal spiralnog konusnog zupčanika	20CrMnTi Kovanje, obrada kaljenja površine zuba
Materijal osovine zupčanika	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
Materijal osovine zupčanika	Kaljenje Površinsko kaljenje

3) odjel za zavarivanje
① vođenje
Funkcija	Funkcija ove jedinice je prenijeti sirovu cijev do uređaja za ekstrudiranje
Struktura	Tip 2 valjka, podesiv vodoravno i okomito i može se okretati pod određenim kutom. Horizontalna i vertikalna podešavanja se vrše pomoću vijčanih šipki, dok se podešavanja rotacije okvira vrše pomoću pužnih zupčanika.
Struktura
materijal osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
materijal osovine	Kaljenje Površinsko kaljenje
② Uređaj za cijeđenje (tip SQ s dva ili tri valjka)
Funkcija	zavareni šav će se zatvoriti
Struktura	Dva ili tri valjka tipa SQ, dvostruka zakretna struktura, ojačano pričvršćivanje s pločom za povlačenje
materijal osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
materijal osovine	Kaljenje Površinsko kaljenje
③ Strugalica
Funkcija	upotrijebite nož za struganje kako biste uklonili vanjski rub zavarivanja, zavareni šav će biti gladak i čist.
Struktura	2 postavitia strugala; Strugač se može podesiti prema gore, dolje i vodoravno te ima funkciju brzog podizanja. Ispod držača oštrice nalazi se paleta ili valjak;
④ Poliranje
Funkcija	Stabiliziranje čeličnih cijevi i izravnavanje vanjskih neravnina i neravnih dijelova
materijal osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55Tempering Surface quenching
4) Spremnik za hlađenje
Funkcija	usvojite vrstu prskanja spremnika za vodu kako biste bili sigurni da se prazna cijev dovoljno hladi.
Funkcija
Struktura	Kutijasta zavarena struktura, gornja cijev za vodu napravljena je u obliku raspršivača za prskanje i hlađenje čelične cijevi.
Struktura

5) Stroj za dimenzioniranje (6 vodoravnih stalka 6 okomitih stalka 2 uređaja za ravnanje)
Funkcija
Funkcija	Funkcija gurajućeg kvadratnog uređaja s četiri valjka je online deformirati čeličnu cijev preciznog oblika u četvrtastu razmaknutu cijev i grubo je izravnati kako bi se postigle idealne geometrijske dimenzije i ravnost.
① Vodoravni stalak	6 kompleta, isto kao i oblikovanje stroja
② Vertikalni rolo stalak	6 kompleta, isto kao stroj za oblikovanje

3）Uređaj za ravnanje 2 seta turskih glava za ravnanje 2 seta okomitih valjaka (pogledajte posljednje turske glave - gore)
Vrsta uređaja za ravnanje
	Turkish - glave, rotirajuće za 360°
Struktura
	2/4 - okvir za valjke, s kotrljajućim valjcima raspoređenim na istoj površini, podesivim vodoravno i okomito, s mogućnošću rotacije pod određenim kutom. Horizontalna i vertikalna podešavanja se vrše pomoću vijčanih šipki, dok se podešavanja rotacije okvira vrše pomoću pužnih zupčanika.
Promjer osovine	Φ30 mm
Materijal osovine	40Cr, normalizirani HB260~290, površinsko visokofrekventno kaljenje HRC50~55
	Kaljenje Površinsko kaljenje

6) Glavni pogonski uređaj
Drive Way
Drive Way	Motor→Reduktor→Mjenjač→Univerzalne osovine→Horizontalne osovine
Glavni model motora, snaga	160KW DC motor ， 1 set ；
Reduktor	ZLY224 ，1 set ；
Mjenjač	Formirajući dio ：7 postavlja ； Dio za dimenzioniranje :6 postavlja

	Spiralna kišobran prijenosna kutija, visoke nosivosti, visoke učinkovitosti prijenosa i dugog vijeka trajanja.
	Materijal spiralnog kišobranskog zupčanika: 20CrMnTi， Kaljenje Površinsko kaljenje。Dubina karburiziranog sloja 1,1～1,5 mm， površinska tvrdoća kaljenja HRC55～60。

5 、 valjak
Roll	Materijal ： Cr12mov ， Tvrdoća toplinske obrade: HRC58 - 62. Rezanje žice za klinove i CNC obrada osiguravaju točnost oblika rupe i poliranje radne površine.
istiskivati valjak	Materijal ： H13 ， Tvrdoća toplinske obrade: HRC50 - 53. Rezanje žice za klin, profilni CNC tokarski stroj, poliranje radne površine.
Podloga za valjak	Materijal ： 45# čelik.

6.1 、 Vruća pila za rezanje Kupci mogu odabrati 6.1 ili 6.2
Struktura	PLC, Rezanje običnom pilom
（1） Maksimalni promjer rezanja	Φ63,5 mm
（2） maksimalna debljina rezanja	δ2,5 mm
（3）duljina i preciznost rezanja	L=3～8m,≤±3 mm
（4）vrsta pogona	Pneumatsko podizanje i spuštanje pile (glava pile povećana i ojačana)
（5）veličina lista pile	Φ500mm×Φ65mm×2,5/3,0mm
（6）pogonski motor	AC motor 15 KW
（7）motor za rezanje	AC motor 15 KW
（8）Stezaljka	Zračna stezaljka

6.2 、 Pila za hladno rezanje Kupci mogu odabrati 6.1 ili 6.2
Struktura	Servo kontrolirano rezanje
（ 1 ), Maksimalni promjer rezanja	Φ63,5 mm
（ 2 ), maksimalna debljina rezanja	Δ2,5 mm
（ 3 ), duljina i preciznost rezanja	L=4～8m,≤±2 mm
（ 4 ), vrsta pogona	Servo motor/kuglični vijak/linearna vodilica
（ 5 ), veličina lista pile	Φ400mm-HSS brzorezni čelik
（ 6 ), pogonski motor	Servo motor Yaskawa od 11 KW
（ 7 ), motor za rezanje	AC motor 11 KW
（ 8 ） Motor za hranjenje	Servo motor Yaskawa od 1,8 KW
（ 9 ), brzina rezanja	20-120 m/min

7 、 Run-out stol
Funkcija
Funkcija	Funkcija je ubrzati odvajanje čeličnih cijevi izrezanih na fiksne duljine i transport do područja za pakiranje
Motor mjenjača	2,2 KW
Motor mjenjača	AC motor s varijabilnom frekvencijskom regulacijom brzine
Količina of feeding rollers	9 kompleta
Duljina	9 M

8、200KW visokofrekventni aparat za zavarivanje
Uvod	Cjelokupnom opremom upravlja PLC sustav kako bi se postigla sveobuhvatna kontrola i dijagnostika kvarova, a radni status opreme prati se preko LCD zaslona

Sastav	ORMARIĆ ISPRAVLJAČA
	INVERTER ORMARIĆ
	RASHLADNI UREĐAJ
	OPERACIJSKI STOL
	TRANSFORMATOR
	DC REGULATOR BRZINE

9 、 Stroj za raspršivanje cinka (opcija kupca)
Pregled	Luk gori na oba kraja žice kao izvor topline, uzrokujući topljenje žice. U isto vrijeme komprimirani zrak raspršuje rastopljenu žicu u kapljice plina, koje se zatim raspršuju velikom brzinom na površinu prethodno obrađenog obratka. Formirajte kompletan premaz.

Model stroja	Proizvodni asortiman	Raspon debljine stijenke	Brzina mljevenja	Visokofrekventna snaga
HG50	Φ19~Φ63,5 mm	δ0,8~2,5 mm	20~100	200KW
HG50	□15×15~50×50	□δ≤2,0 mm	20~100	200KW

Stavka	Parametar	Primjedbe
Smjer hranjenja	Lijevi ili desni ulaz (ovisi o rasporedu procesa u radionici kupca)	Licem prema opremi, smjer ulaska sirovina

Ukupna snaga opreme	Približno 440KW (Glavni stroj 160KW Visoka frekvencija 200KW Pomoćni stroj 80KW)

Standardni napon napajanja	380V/50HZ; Trofazni sustav s četiri žice	Niskonaponski razvodni ormar, kablovi, kupac sam osigurao

Pokriveno područje opreme	D40-45M×Š 4,5M	Prema rasporedu opreme

Pokriveno je područje visokofrekventnog stroja za zavarivanje	D6M×Š 3M×V 2,8M

Opskrba vodom (reciklirana)	Jedan rashladni bazen: 30m³; Jedan set visokotlačnih pumpi. Alternativno, dobavljač može kupcu dostaviti tvorničke nacrte i na temelju nacrta izraditi plan rasporeda plovnog puta.	Kupac sam osigurava bazen za vodu, pumpu za vodu, vodovod i rashladni toranj

Dovod zraka	Zračni kompresor: jedan set 1,6 m³ za uobičajenu čeličnu cijev; ako pocinčana cijev treba 3,5 m³	Kupac sam osigurava zračni kompresor, spremnik zraka i cjevovod

Oprema za dizanje	Zrakoplov 5~10 tona: dva kompleta	Kupac sam osigurava
Normalni potrošni dijelovi	（1）Noževi za struganje
	（2）Oštrica pile
	（3）Ferit
	（4）Indukcijska zavojnica (bakrena cijev, izolirana cijev)
